Нефтеуловитель EcoWasser NL 65,0

Нефтеуловитель для ливневой канализации

Горизонтальный нефтеуловитель ОВМ "Тенче", оснащенный коалесцентным блоком, предназначен для отделения масел в ливневой канализации. Устройство изготавливается компанией Экосети
В конструкции предусмотрена одна ступень фильтрации, что гарантирует должный уровень очистки перед сбросом отходов в центральную канализацию. После фильтрации концентрация продуктов нефтепереработки составляет не более 0,3 мг/л, взвешенных частиц – не более 20 мг/л.

Особенности конструкции

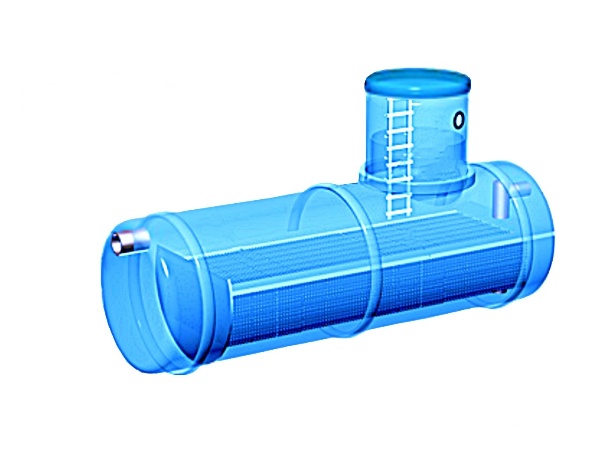

По виду это емкость определенного объема в форме цилиндра. Главный компонент устройства, который выполняет функции очистки, встроенный блок. Он улучшает качество очистки стоков на 40% от показателей стандартных отстойников, в которых не предусмотрена система фильтрации.
Минус уловителя – в нем нет элементов, отсеивающих песок. Поэтому механизм нужно чистить, частота зависит от объемов стоков и уровня их загрязнения. Данная проблема актуальна не только для горизонтальных конструкций, но и для вертикальных приспособлений.
Высокая эффективность использования достигается в системах, где стоки не содержат слишком много взвешенных компонентов и устройство дополнено пескоуловителем.
Конструкция отличается компактными размерами, благодаря чему может располагаться на только в грунте, но и внутри зданий.

Система характеризуется повышенной жесткостью корпуса, что позволяет обустраивать ее в углублениях до 10 м. Также уловитель оснащается колодцем и лестницей для обслуживания.
Установка может выполняться под газоном и непосредственно под дорогой. Во втором варианте асфальтовое полотно и канализационная сеть отеляются железобетонной плитой с люком. Чертеж с указанием расположения плиты под дорожное полотно имеется в паспорте изделия.

Функциональные возможности:

• Можно изготовить в нестандартном исполнении;
• Опционально дополняется приборами контроля уровня ила и нефтесодержащих веществ, а также звуковым модулем;
• Высота колодца может настраиваться

  Комплект поставки системы горизонтальной установки включает:

  • Коалесцентный блок нужной мощности;
  • Колодец для ТО с клапаном, размер выхода – 1000 мм;
  • Лестница;
  • Штуцер входа/выхода;

  Дополнительное оснащение (опционально):

  • Прибор контроля заполненности нефтесодержащими продуктами со звуковым модулем;
  • Прибор контроля заполненности ила со звуковым модулем;
  • Измеритель контроля наполненности со звуковым модулем;
  • Средство автоматической очистки системы от масло- и нефтесодержащих продуктов;
  • Изделие оснащается гладкими трубками для подключения на входе/выходе типа НПВХ, ПП, ПЭ, или трубками Plastimex, Pragma, Корсис.

  Принцип работы уловителя:

  Стоки, которые направляются для фильтрации в нефтеуловитель, поступают в емкость по каналу d3. Стенка b препятствует прямому поступлению стоков через трубу d4, благодаря чему они стекают вниз, сквозь очистительный элемент.

  Рабочие поверхности очистительного сегмента выполнены из тонких листов полипропилена, который отталкивает жидкость, но притягивает нефтесодержащие компоненты. Эти частицы постепенно скапливаются и образуют капли, которые при постоянной тряске ПП-листов от движения жидкости, выдавливаются на поверхность зеркала воды. Частицы продолжают скапливаться, формируя пленку.

  Стоки, из которых удалена большая часть нефтепродуктов, стекают под действием физических сил в выходную трубу, откуда направляются в канализацию или на дополнительную фильтрацию, через сорбционный слой.

  Особенности установки и подключения:
  1. Выполнение землеройных задач – для создания углубления в точке обустройства емкости
  2. Монтаж плиты – по схемам в паспорте изделия
  3. Монтаж емкости на плиту
  4. Выполнение крепления уловителя к плите
  5. Подсоединение устройства к сточной системе
  6. Обустройство колодца (удлиненной горловины)
  7. Заполнение емкости водой и выравнивание грунта

  Достоинства горизонтального нефтеуловителя ОВМ "Тенче":

  • Выполнен согласно правилам и техническим нормам России, сертификат по ГОСТ ISO 9001 - 2011
  • Устойчивость каркаса, может воспринимать нагрузку от грунта при погружении на 10 м вглубь.
  • Качественная очистка с учетом того, что это одноступенчатая система.
  • Стандартный вариант исполнения с фильтрующим блоком, который может сниматься. Устройство легко обслуживать и ремонтировать.
  • Надежная защита колодца без необходимости установки специальных крепежей и герметизирующих средств.
  • Компактные размеры и небольшой вес.
  • Возможность настройки длины колодезного отсека – можно откорректировать уже после установки емкости.
  • Наличие приборов контроля заполнения илом и маслами со звуковым модулем, опционально.
  • Наличие приборов контроля уровня заполнения, опционально.
  • Наличие средств роботизированного сбора нефтесодержащих компонентов, опционально.
  • Возможность создания специфической конфигурации устройства.
  • Оперативность создания готового изделия – 5 дней.
  • Долговечность – система способна прослужить без потери эксплуатационных качеств более полувека, при квалифицированном техническом обслуживании и постоянной чистке встроенного блока.
  • Гарантия на товар – 5 лет.

  Уточнить технические характеристики моделей Вы можете у наших консультантов.

  Цена: 724200 руб.
